Образцы шероховатости поверхности

Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.

Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.

Примерная переводная таблица параметров шероховатости Ra / Rz с привязкой к классам шероховатости из утратившего силу ГОСТа 2789-59 приведена ниже.

Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Протокол поверки образцов шероховатости можно скачать здесь. Подробная информация о поверке образцов шероховатости здесь. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.

Количественно шероховатость оценивают следующими параметрами:

• Ra — среднее арифметическое отклонение профиля;
• Rz — высота неровностей профиля по десяти точкам;
• Rmax — наибольшая высота неровностей профиля.

Ряды номинальных значений параметра шероховатости Ra в зависимости от способа обработки образцов и базовые длины должны соответствовать требованиям ГОСТ 9378 (см. таблицу). По требованию заказчика шероховатость может дополнительно оцениваться другими параметрами (Rz, Rmax и др.), значения которых приводятся как справочные по результатам измерений.

Условное обозначение эталона шероховатости должно содержать номинальное значение параметра Ra (Rz), условное обозначение способа обработки и обозначение стандарта. Пример условного обозначения образца для оценки стальных поверхностей, полученного расточкой, с номинальным значением Ra 3,2 мкм: Образец шероховатости 3,2 Р сталь, ГОСТ 9378.

Параметры шероховатости поверхности измеряются с помощью профилометра. В данном приборе сигнал получается от датчика с алмазной иглой, которая перемещается перпендикулярно исследуемой поверхности. Сигнал проходит электронное усиление и интегрируется для формирования усредненного параметра. Результаты измерения отсчитываются на шкале в виде численных значений. Метрологическая аттестация образцов шероховатости может проводиться по методике МИ 1850 с оформлением сертификата о калибровке. Межкалибровочный интервал – 2 года. Гарантийный срок эксплуатации образцов - 24 месяца со дня ввода в эксплуатацию.

В следующей таблице перечислены основные способы обработки образцов их обозначения и параметры.

Способ обработки	Форма образца	Фото образца	Параметр шероховатости Ra , мкм 1

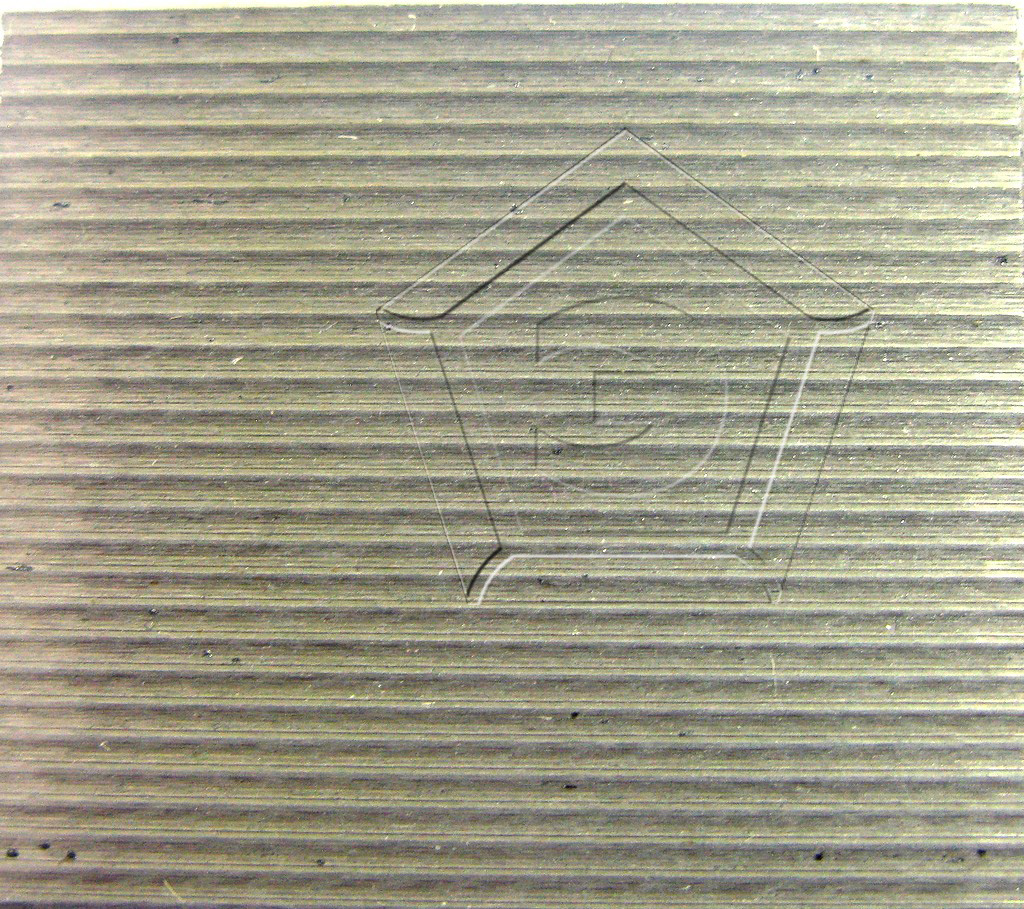

Шлифование периферией круга (ШП ШЦ ШЦВ)	Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая		0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200

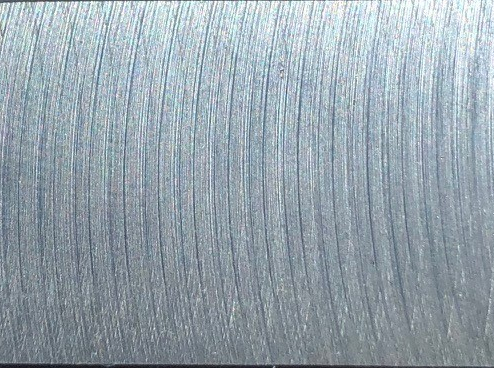

Шлифование торцевое (ШТ)	Плоская

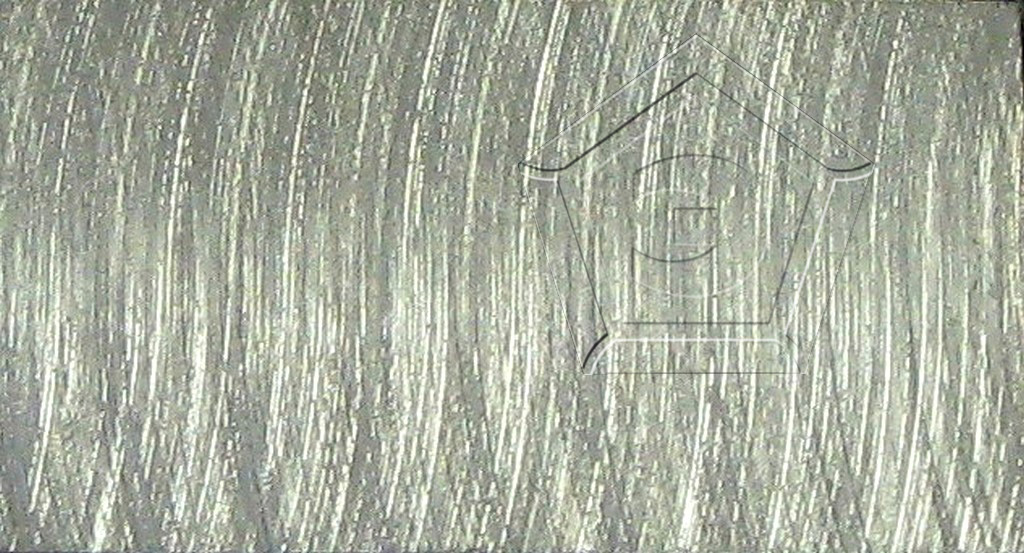

Шлифование чашеобразным кругом (ШЧ)	Плоская

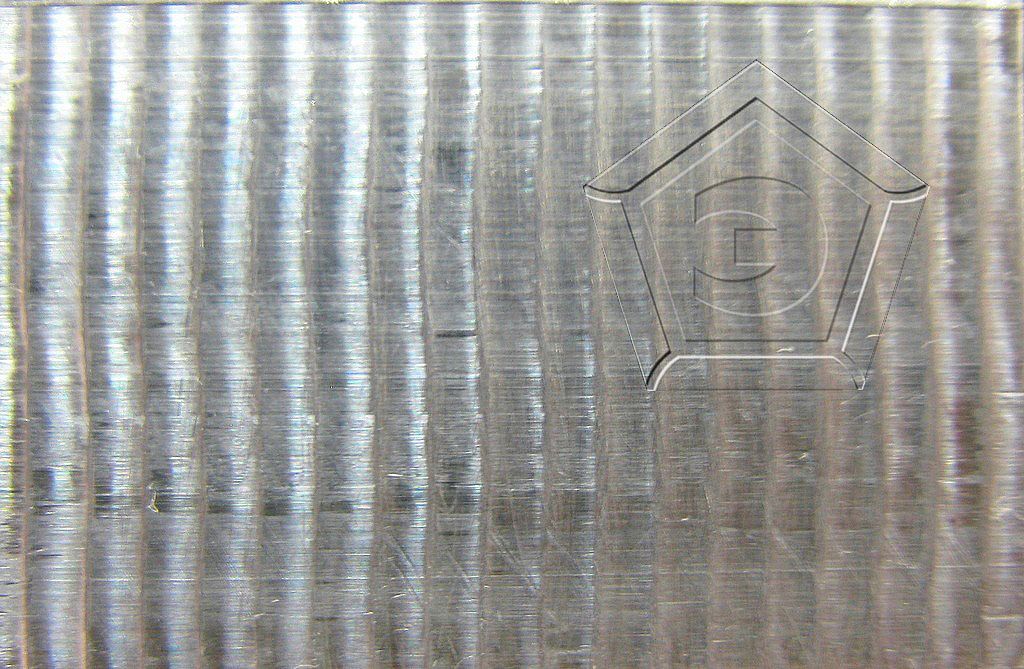

Фрезерование цилиндрическое (ФЦ)	Плоская		0,4; 0,8; 1,6; 3,2; 6,3; 12,5

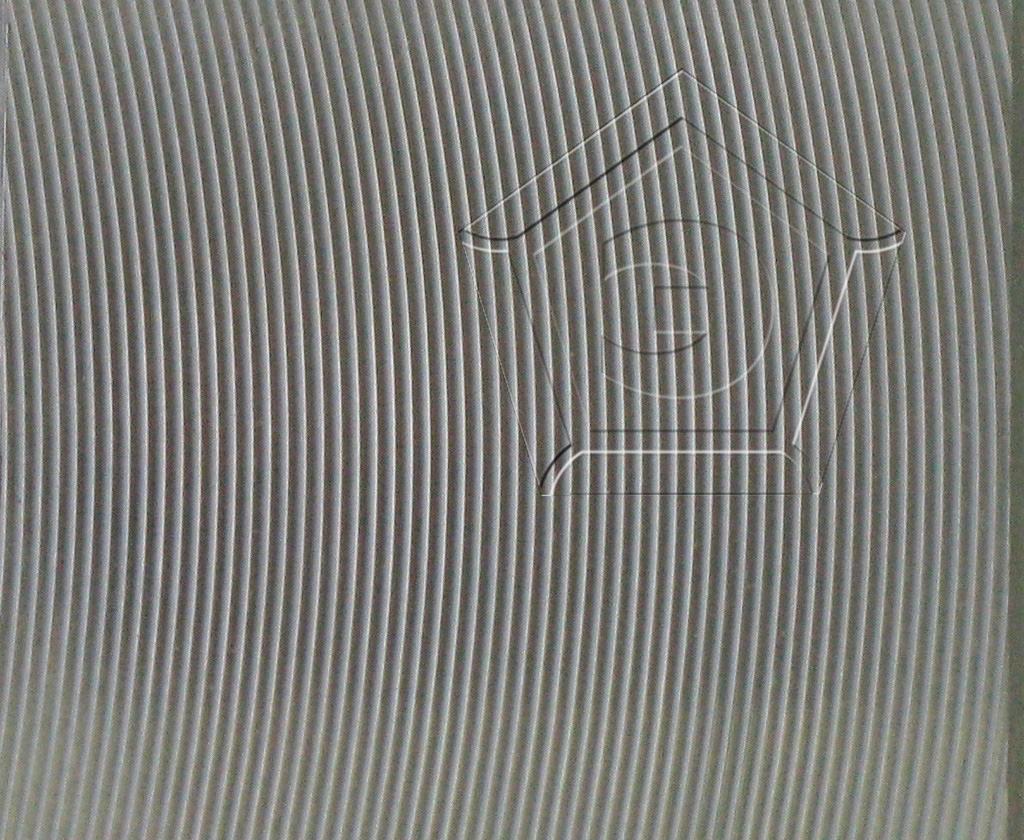

Фрезерование торцевое (ФТ)	Плоская

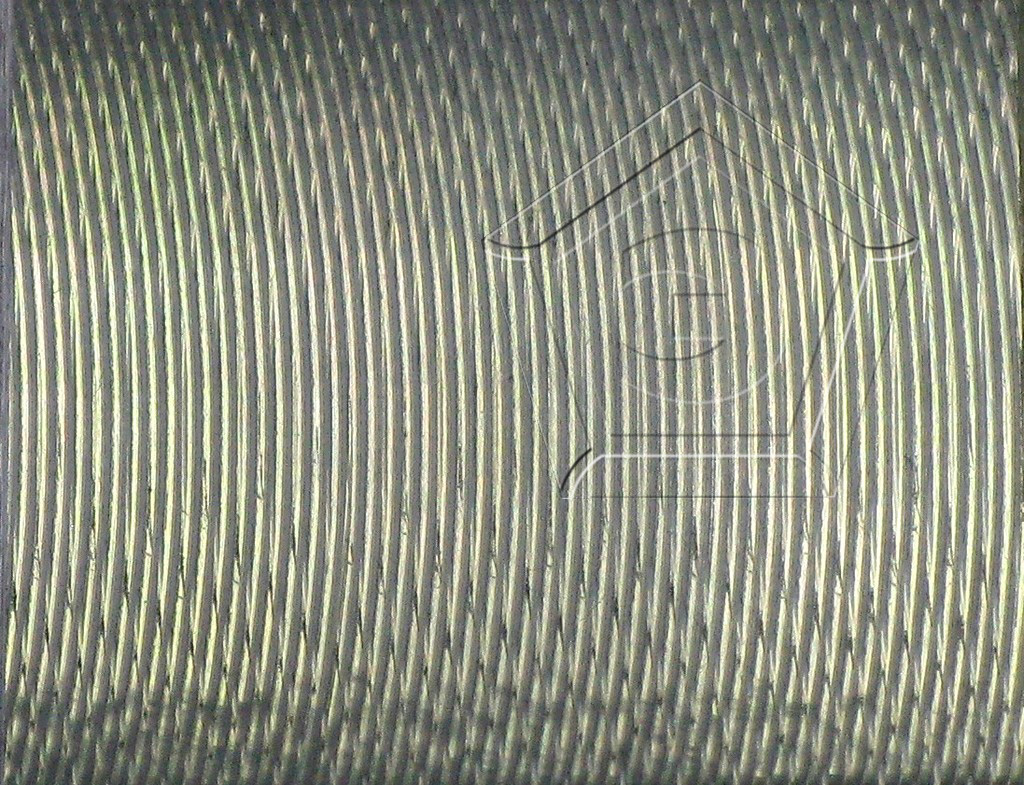

Фрезерование торцевое перекрещивающееся (ФТП)	Плоская

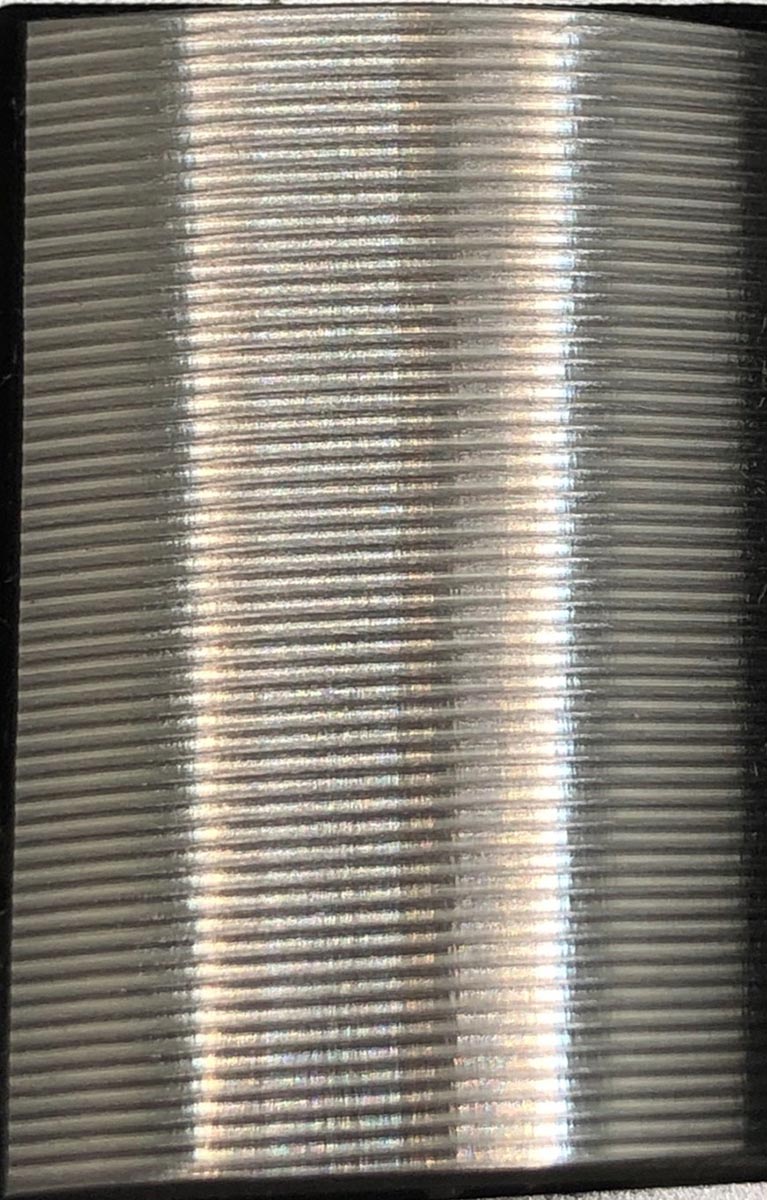

Точение (Т)	Цилиндрическая выпуклая		0,4; 0,8; 1,6; 3,2; 6,3; 12,5

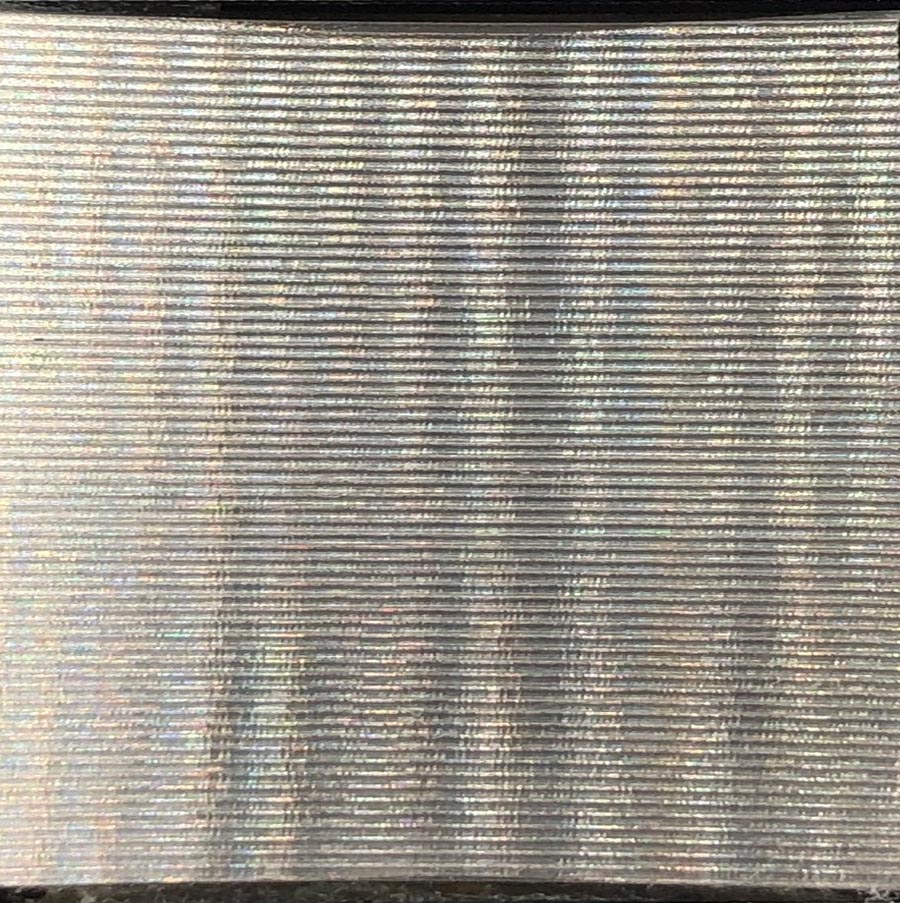

Расточка (Р)	Цилиндрическая вогнутая

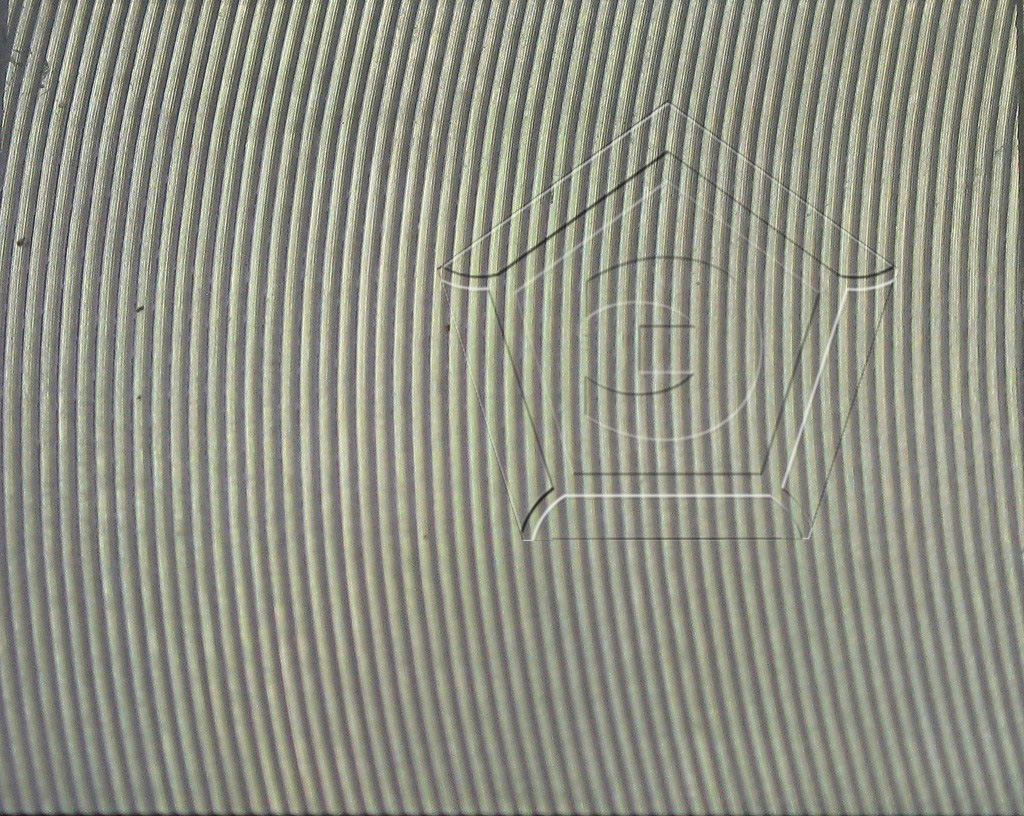

Точение торцевое (ТТ)	Плоская
Строгание (С)	Плоская		0,8; 1,6; 3,2; 6,3; 12,5; 25,0

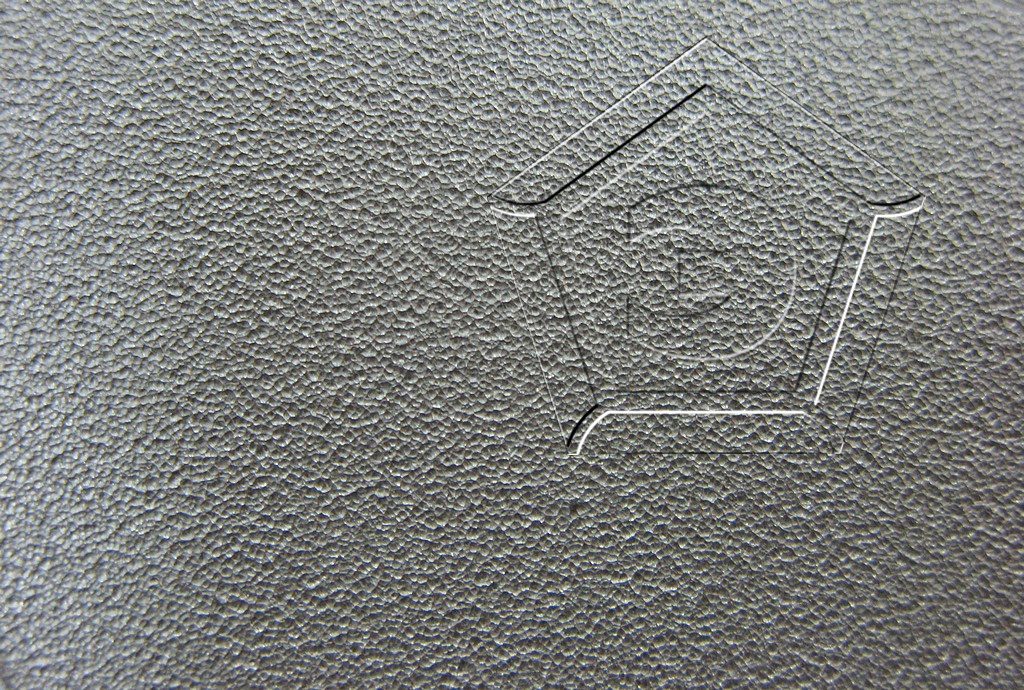

Дробеструйная обработка (ДС)	Плоская		0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0

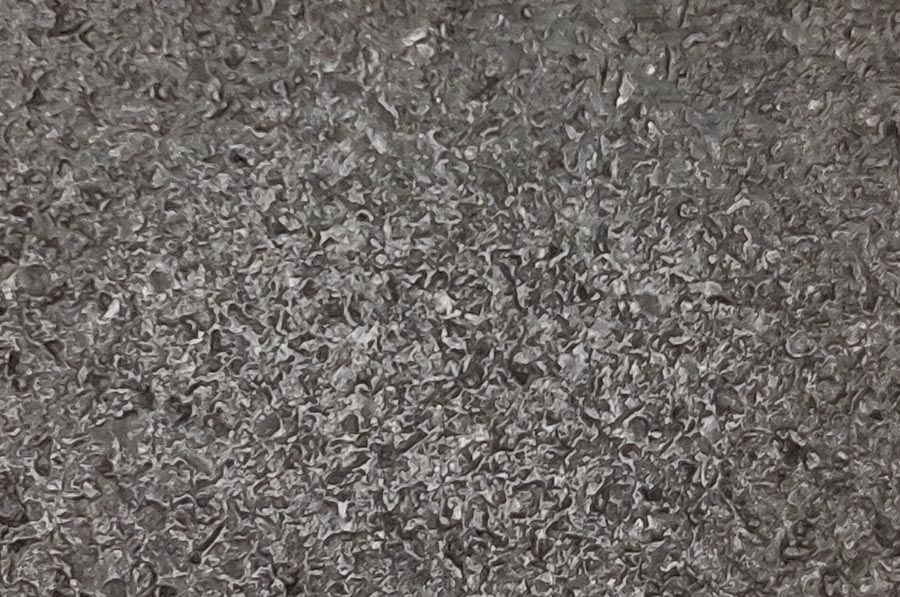

Пескоструйная обработка (ПС)	Плоская

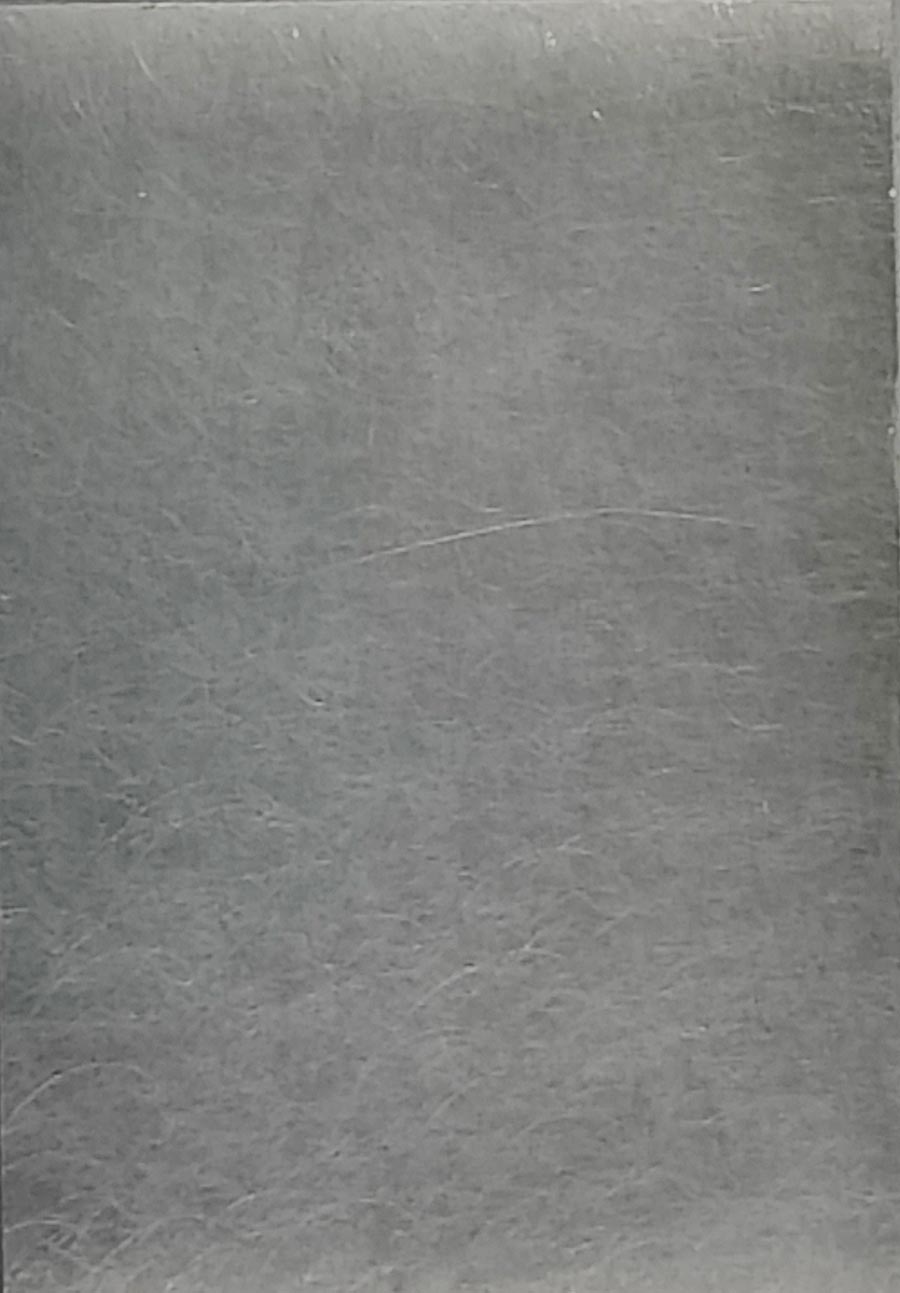

Полирование (ПП ПЦ)	Плоская Цилиндрическая выпуклая		0,0125; 0,025; 0,050; 0,100; 0,200

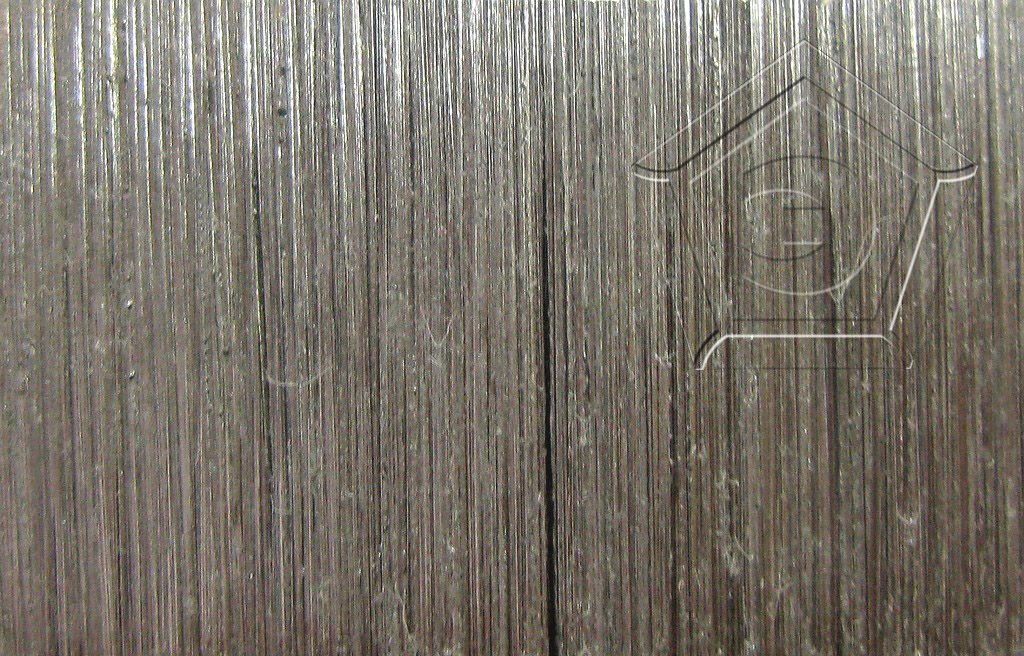

Ручное опиливание (РО)	Плоская		Rz 80; 40; 20; 10; 5; 2,5
Электроэрозионная обработка (Э, EDM)	Плоская		Ra 0,63; 1,25; 2,5; 5; 10

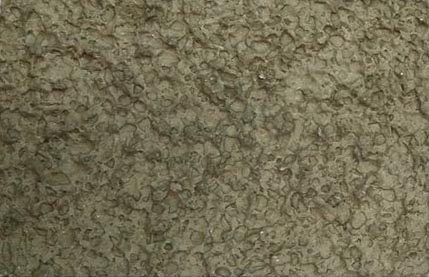

Литье (Л)	Плоская		-

Комплект поставки:

1. Образец шероховатости
2. Упаковка
3. Паспорт
4. Сертификат о калибровке собственной метрологической службы (по заявке)

Нормативы и методики по измерению шероховатости:

• ГОСТ 9847-79 Приборы оптические для измерения параметров шероховатости поверхности. Типы и основные параметры
• МИ 120-77 Методика поверки микроинтерферометра МИИ-4
• ГОСТ 19300-86 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные
• ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
• ГОСТ 2.309-73 Обозначения шероховатости поверхностей
• ГОСТ 8.296-78 Государственный специальный эталон и поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне от 0,025 до 1600 мкм
• ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия
• МИ 1850-88 Методические указания. ГСИ. Образцы шероховатости поверхности (сравнения). Методика поверки
• МИ 41-88 Методика выполнения измерений параметров шероховатости поверхности при помощи приборов профильного метода
