NOVOTEST УД3701 – недорогой ультразвуковой дефектоскоп обеспечивающий эксплуатационную надежность и точность УЗ контроля объектов толщиной до 6000 мм для стали. Сочетание эргономичной компоновки, лёгкого металлического корпуса и цветного сенсорного дисплея (7” 155*85 мм) сводят к минимуму время на настройку и обслуживание прибора. Дефектоскоп УД3701 питается от аккумулятора 12А/ч и гарантирует работу без подзарядки до 20 ч., при температуре от -30°С до + 55°С. Ударопрочный корпус защищен от проникновения твердых тел и воды на уровне IР 65. Дефектоскоп соответствует ГОСТ Р 55809-2013 – «Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерений основных параметров» и имеет регистрационный номер в Государственном Реестре средств измерения РФ № 72148-18.

Среди особенностей дефектоскопа стоит отметить:

• плавную регулировку частот в диапазоне 0,2 – 10 MГц;
• построение кривой ВРЧ допустимо как в ручном, так и в автоматическом режиме. Производится по 16 контрольным точкам;

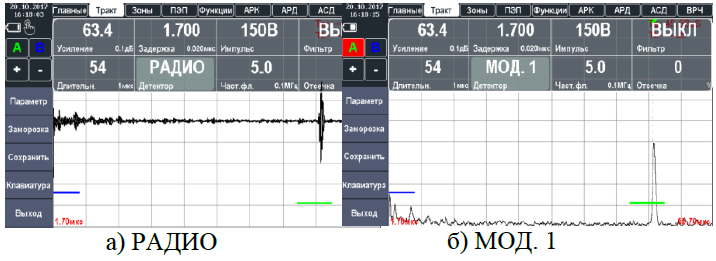

• возможность выбора типа индикации полученного сигнала (детектированный / радио);
• наличие режима АРК, при котором эхо-сигналы на А скане отображаются а реальном (не компенсированном) виде;

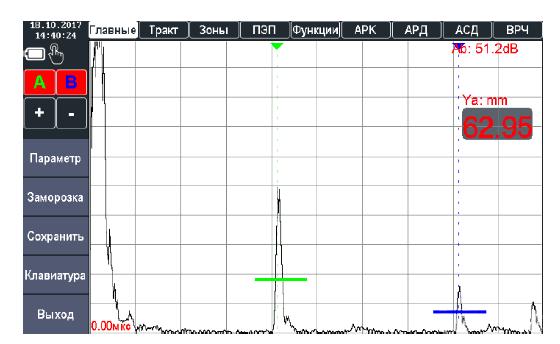

• увеличенная толщина линий прорисовки А-скана улучшает восприятие картинки при активации функции ТОЛСТЫЕ ЛИНИИ;
• работа в режиме толщиномера;
• совместим с преобразователями любых производителей.

Важным достоинством ультразвукового дефектоскопа NOVOTEST УД3701 является регулируемая частота повторений зондирующих импульсов (10 – 100 Гц), с изменяемой длительностью (25 – 500 нс, шаг 25 нс). Сочетание с широким диапазоном скоростей ультразвуковой волны (1000 – 9999 м/с), позволяет адаптировать дефектоскоп для контроля изделий из любых материалов, проводящих ультразвуковые колебания.

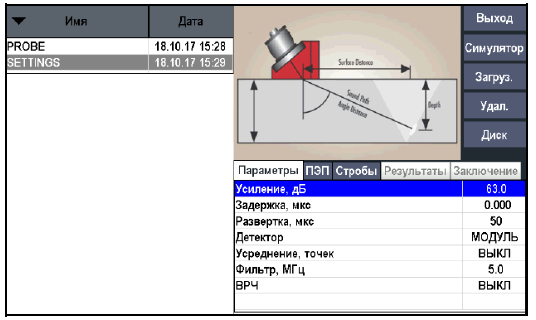

Память дефектоскопа ограниченна только объемом подключенной SD карты. УД3701 обеспечивает запись всех настроек и произведенных измерений с возможностью передачи данных на ПК для последующей обработки специализированной программой. По требованию заказчика дефектоскоп NOVOTEST УД3701 может быть оснащен модулем Bluetooth.

Дефектоскоп NOVOTEST УД3701 разработан и собран в РФ (подробнее о производителе). В базовый комплект поставки входят: ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок); преобразователи (П111–1 шт, П121–1 шт); кабель соединительный Lemo-Lemo; аккумулятор; зарядное устройство; кабель для подключения к компьютеру; контактная жидкость; паспорт; руководство пользователя; кейс. Базовая гарантия производителя и межповерочный интервал составляют – 1 год. Возможно приобретение с расширенной гарантией до 5 лет. Дополнительная информация содержится в фирменной брошюре. Технические характеристики приведены в сводной таблице ниже. Дефектоскоп NOVOTEST УД3701 в наличии на нашем складе. Актуальная цена в прайс-листе.

Технические характеристики ультразвукового дефектоскопа NOVOTEST УД3701 приведены в следующей таблице

Параметр	Значение
	NOVOTESN УД3701	NOVOTESN УД2301
Развертка	мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс	мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс
Задержка	от 0 мкс до 1000 мкс с шагом 25 нс	от 0 мкс до 1000 мкс с шагом 25 нс
Максимальная толщина контролируемого материала	до 6000 мм (эхо-режим) для стали	до 3500 мм (эхо-режим) для стали
Диапазон скоростей	1000 - 9999 м/с	1000 - 9999 м/с
Зондирующий импульс	импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс	настраиваемый, видеоимпульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Частота повторений ЗИ	автоматически регулируемая от 10 до 100 Гц	автоматически регулируемая от 10 до 600Гц
Аналоговый усилитель	широкополосный 0.4-20 МГц (6 дБ)	широкополосный 1-10 МГц
Диапазон регулировки усиления	125 дБ, с шагом 0.5 дБ	125 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей	диапазон до 40 дБ, с построением кривой по 15 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 16 точкам, регулируемая по высоте	построение по 15 точкам, регулируемая по высоте
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки
Детектирование	Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан	четыре режима: «РАДИО», «МОД. 1», «МОД. 2», «МОД. 3»
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала	от 6 до 1000 мкс
Дисплей	7" тачскрин 155 х 85 мм	Цветной, TFT 480 х 320 точек 135 х 100 мм
Язык	Русский, английский	Русский, английский
Память	Ограничена емкостью CD карты	До 32 Gb
Интерфейс	USB, Bluetooth - опционально	USB
Разъемы преобразователей	2 Lemo	2 Lemo
Тип питания	Аккумулятор Li-Ion 12 a/ч Зарядно-питающее устройство 220 В	Аккумулятор 3 шт типа АА Зарядно-питающее устройство 220 В
Время работы	до 20 часов	До 5 ч. с аккумуляторами 2700 А/ч
Напряжение питания	5 В	4,5 В
Диапазон рабочих температур	от -30°C до +55°C	от -15°С до + 50°С
Размер (В x Ш x Д)	50 мм x 150 мм x 250 мм	160 мм x 80 мм x 38 мм
Масса	1,1 кг	0,25 кг без аккумуляторов

Дополнительная информация

• паспорт,
• описание типа средства измерений,
• методика поверки средства измерений.
