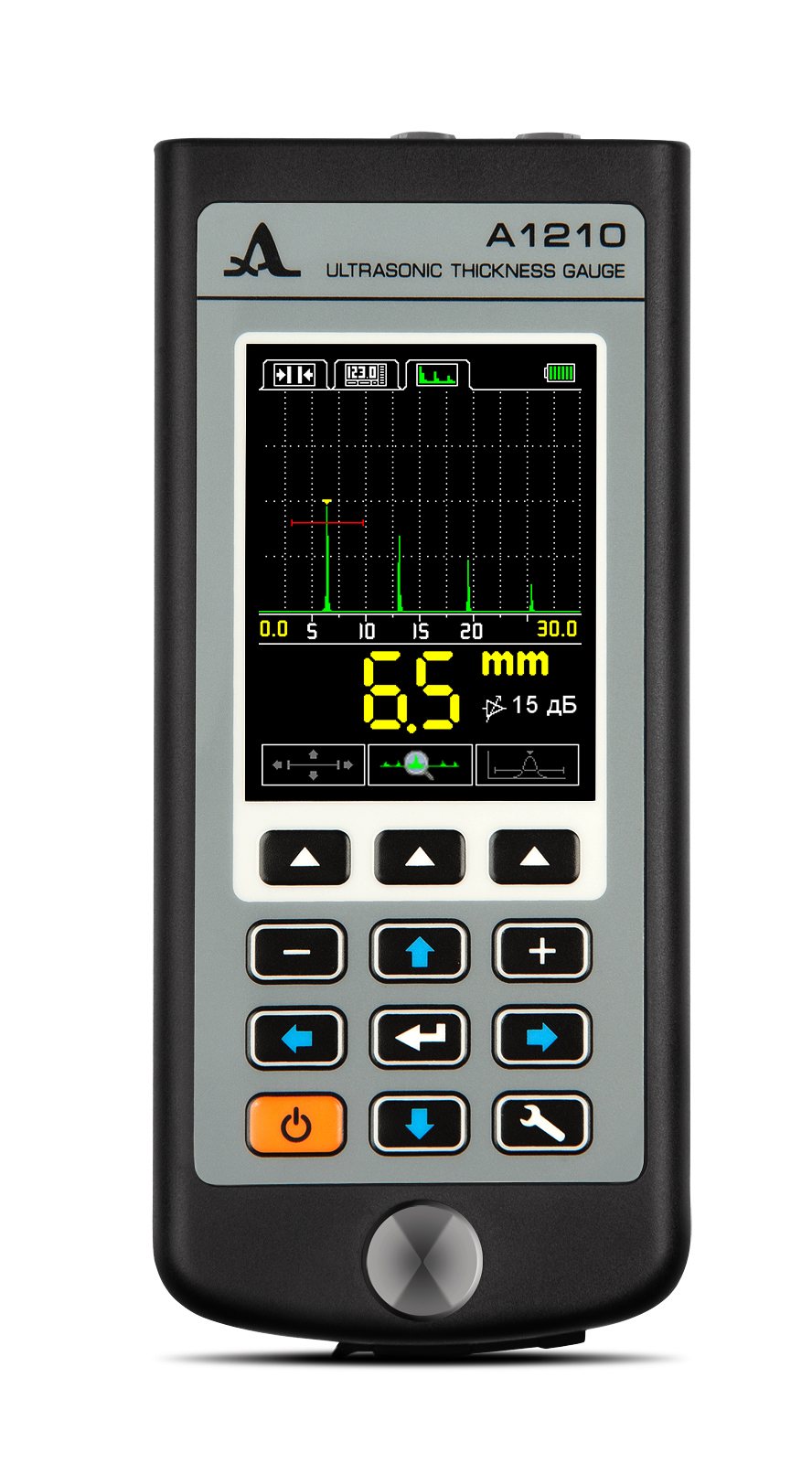

Ультразвуковой толщиномер А1210

Ультразвуковой толщиномер А1210 с режимом А-Скана предназначен для измерений толщины стенок труб, котлов, баллонов, сосудов, работающих под давлением, обшивок и других изделий из черных и цветных металлов, с гладкими или грубыми и корродированными поверхностями, а также изделий из пластмасс и других материалов с высоким затуханием ультразвука при одностороннем доступе к контролируемой поверхности. Принцип действия эхо-импульсного толщиномера А1210 состоит в измерении времени двойного прохода ультразвуковых колебаний через изделие, которое затем пересчитывается в значение толщины.

Толщиномер А1210 оснащен системой автоматической адаптации к кривизне и шероховатости поверхности изделия. Благодаря этой системе показания толщиномера одинаково достоверны практических во всех случаях. Прибор может применяться в лабораторных и полевых условиях, с обязательной подготовкой поверхности и использованием контактной смазки (вода, глицерин, специальные контактные жидкости и гели для ультразвукового контроля и т. д.). Пройти обучение по ультразвуковой толщинометрии можно в нашем аттестационном центре.

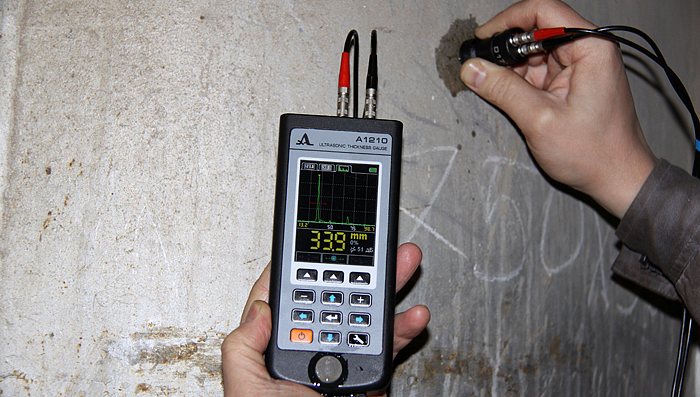

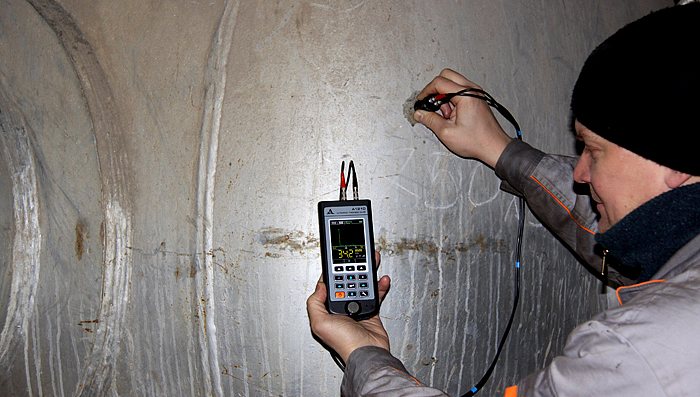

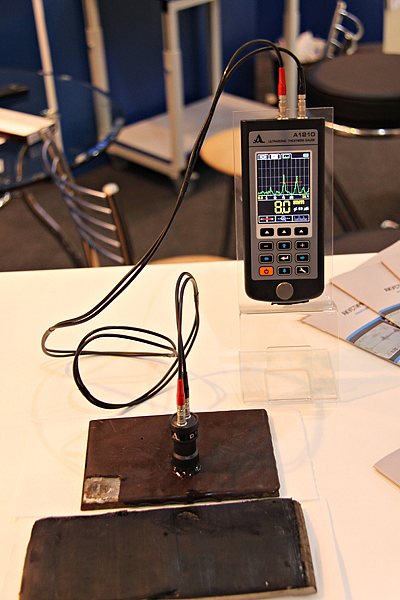

Процесс работы. Для излучения и приема ультразвуковых импульсов используется УЗ преобразователь, который устанавливается на поверхность изделия в том месте, где необходимо измерить толщину. УЗ преобразователь толщиномера А1210 имеет острую характеристику направленности излучения и приема ультразвука, поэтому толщина изделия определяется непосредственно под местом установки преобразователя. Если противоположная преобразователю поверхность материала, имеет впадины, то ультразвуковые импульсы отражаются от них и толщина определяется как кратчайшее расстояние от внешней поверхности до этих впадин. Толщиномер А1210 так же может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.

Преобразователи.Производитель толщиномера А1210 комплектует прибор двумя типами преобразователей. В стандартный комплект поставки входят прямой совмещенный преобразователь S3567 и раздельно-совмещенный D177. Преобразователь S3567 оснащен износостойким протектором и работает при температурах от -20°С до + 50°С. Данный преобразователь позволяет:

• проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука;
• измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия;
• проводить сканирование объекта контроля.

Преобразователь S3567 способен работать в температурном диапазоне от -30 до +50°С и позволяет:

• без дополнительных настроек проводить измерения на корродированных и гладких поверхностях, что значительно ускоряет процесс контроля;
• в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.

В зависимости от типа преобразователя, используются два типа кабеля и соответственно, два способа подключения ПЭП. Раздельно-совмещенные преобразователи подключаются с помощью двойного кабеля с разъемами типа LEMO 00. Совмещенные преобразователи подключаются с помощью одинарного кабеля LEMO 00 к немаркированному разъему. Особенности работы толщиномера А1210 с различными типами преобразователей описаны в инструкции по эксплуатации.

Калибровка.. Перед началом эксплуатации и при смене преобразователя, необходимо провести процедуру настройки и адаптации толщиномера к индивидуальным параметрам используемого преобразователя. Без проведения этой процедуры измеритель толщины А-1210 будет неработоспособен и при переходе к любому из режимов измерения на экране будет появляться надпись «Выполнить тест ПЭП». После выбора преобразователя автоматически запустится процесс тестирования ПЭП и адаптации прибора к его индивидуальным параметрам. Адаптация прибора к параметрам используемого преобразователя проходит в два этапа. На первом этапе прибор автоматически анализирует характеристики преобразователя, а на втором - адаптируется к ним, используя реальный эхо-сигнал от встроенного в прибор юстировочного образца. Руководство по адаптации ультразвукового толщиномера А1210 к индивидуальным параметрам преобразователей содержится в инструкции по эксплуатации.

Возможны случаи, когда проверка точности измерений может потребоваться в процессе контроля, например, при получении серии сомнительных показаний. Для проверки достоверности результатов следует воспользоваться встроенным в прибор юстировочным образцом. Его толщина составляет 5мм, а скорость ультразвуковых волн – 5750м/с. После настройки скорости УЗ волн 5750м/с, образец необходимо смазать контактной жидкостью и установить на него ультразвуковой преобразователь. При нормальной работоспособности толщиномера А1210, результат измерения толщины будет равен 5 мм с учетом погрешности измерений.

Условия эксплуатации. Толщиномер ультразвуковой А1210 предназначен для эксплуатации при температуре от -20 до плюс 50°С, при относительной влажности воздуха до 85%. Так же следует учитывать температурную зависимость скорости ультразвука в материалах при контроле охлажденных или нагретых изделий. Для получения максимальной точности измерений следует настраивать прибор на скорость ультразвука по калибровочному образцу, имеющему ту же температуру, что и объект контроля. Перед началом работы поверхность контролируемого изделия необходимо очистить от грязи и песка, если она покрыта коррозией, то следует соскоблить рыхлую ржавчину и нанести больше смазки, чем в случае гладкой поверхности. Зачистка грубых корродированных поверхностей изделий кроме повышения достоверности измерений позволяет продлить срок службы преобразователя.

При работе с толщиномером А1210 не рекомендуется без необходимости скользить рабочей поверхностью УЗ преобразователя по поверхности ОК. При контроле изделий с большой площадью поверхностей в нескольких различных точках лучше переставлять УЗ преобразователь в эти точки, отрывая его от поверхности изделия, а не сканировать непрерывно. Сканирование существенно ускоряет износ УЗ преобразователя. Если сканирование все же необходимо, например, при поиске локальных утонений материала, то следует выполнять его максимально осторожно без сильного нажима на УЗ преобразователь и только с чистой контактной смазкой на предварительно очищенной от грязи поверхности. Не следует оставлять на преобразователе контактную смазку после окончания работы. Капля жидкости может дать отраженный сигнал и толщиномер не сможет выключиться автоматически.

Аккумулятор УЗ толщиномера А1210 так же как и сам прибор, рассчитан на работу при температуре от минус 20 до плюс 50ºС. При отрицательных температурах емкость аккумулятора снижается, так при нижнем значении температурного диапазона емкость становится ниже примерно на 15%, чем при плюсовой температуре. Зарядка аккумулятора может выполняться от внешнего зарядного устройства или от ПК через USB разъем. При полном разряде аккумулятора прибор автоматически выключается. Ресурс аккумулятора А1210 рассчитан на весь гарантийный срок эксплуатации прибора. Время зарядки аккумулятора зависит от степени его разряда. Время полной зарядки составляет 4-5 часов. Во время зарядки прибор может работать, но время зарядки аккумулятора в этом случае увеличивается в 2-3 раза. Замена аккумулятора может быть выполнена только сервисными центрами.

Записанный в памяти толщиномера А1210 массив данных можно перенести на персональный компьютер для анализа, обработки и использования в документации. Передача данных инициируется из программы DataSaver и проведение каких-либо действий на клавиатуре прибора не требуется. Порядок настройки связи толщиномера с компьютером и процесс переноса данных описаны в сопроводительном документе к программе. Все результаты, находящиеся в памяти толщиномера, передаются на компьютер в том порядке, как они были записаны, то есть по группам. При передаче данных на компьютер, стирание из памяти толщиномера не происходит.

Режимы работы. Толщиномер металла А1210 имеет четыре основных режима работы – Норма, Память, А-Скан и Настройка. Описание режимов работы толщиномера приведено в следующей таблице.

Режим	Особенности	Изображение на дисплее
НОРМА	Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД). Основные возможности: Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме. Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений. Наглядное представление шкалы глубиномера.
ПАМЯТЬ	Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты). Основные особенности: Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов. Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

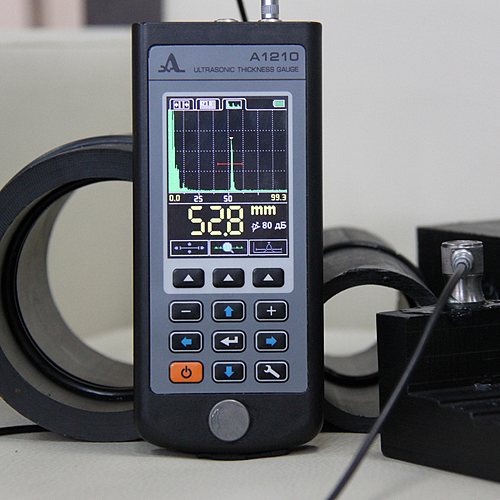

А-СКАН	Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в вид А-Скана. Основные особенности: режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы. Выбор способа измерения: режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы. Выбор способа измерения: - по первому превышению сигналом уровня строба; - по максимуму сигнала в стробе; - между двумя максимальными сигналами в стробе - сложение всех сигналов в стробе (функция АКФ). Возможность просмотра выбранных участков сигнала, текущих параметров и настроек. Сохранение изображения А-Скана вместе с результатом измерения.

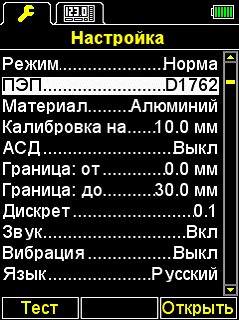

НАСТРОЙКА	Режим Настройка включает в себя список доступных для редактирования параметров, процедуры тестирования ПЭП, калибровки скорости на образце, просмотр базы преобразователей, а также работу с базой материалов. Все настройки прибора сохраняются при выключении прибора и полном разряде аккумулятора. Режим Настройка позволяет изменять выбранные условия и параметры измерений. Набор параметров, доступных для редактирования, состоит из общих для всех и индивидуальных для каждого режима измерений. Руководство по работе с каждым пунктом меню настройки содержится в руководстве по эксплуатации.

Технические характеристики заявленные производителем ультразвуковых толщиномеров А1207, А1208, А1209, А1210, и А1270 приведены в таблице

Параметр	Значение
	Толщиномер А1207	Толщиномер А1208	Толщиномер А1209	Толщиномер А1210	Толщиномер А1270
Фото толщиномера
Диапазоны измеряемых толщин (по стали)	0,8 - 100 мм	0,7 – 300 мм	0,7 – 300мм	0,7 – 300мм	0,5 - 50 мм
Дискретность индикации толщины:
- в диапазоне измерений от 0,7 до 99,99 мм	0,1мм; 0,01мм	0,1мм; 0,01мм (изменяемая)	0,1мм; 0,01мм (изменяемая)	0,1мм; 0,01мм (изменяемая)	-
- в диапазоне измерений от 100 до 300мм		0,1мм	0,1мм	0,1мм	-
Пределы допускаемой абсолютной погрешности, где Х - измеряемая толщина:
- при толщинах от 0,7 до 3,0 мм	±(0,005·X + 0,1) мм	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм		±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01Х+0,05)	±(0,01X+0,1)
-при толщинах от 100,0 до 300,0 мм	-	±(0,01Х+0,1)	±(0,01Х+0,1)	±(0,01Х+0,1)	-
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более	± 0,1	± 0,1	± 0,1	± 0,1	± 2·(0,01·Х+0,01)
Минимальный радиус кривизны измеряемых поверхностей	20 мм	20 мм	20 мм	20 мм
Диапазон настроек скорости ультразвука, м/с	от 1000 до 9000	от 500 до 19999	от 500 до 19999	от 500 до 19999	от 1000 до 9999
Возможность работы в режиме А-скан	нет	нет	нет	есть	есть
Тип встроенного преобразователя	РС ПЭП	ПС или РС ПЭП	РС ПЭП	ПС или РС ПЭП
Источник питания	NiMH аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор	Литиевый аккумулятор
Продолжительность непрерывной работы от полностью заряженного аккумулятора	16 ч	9 ч	9 ч	9 ч	9 ч
Продолжительность зарядки, не более	14 ч	8ч	8ч	8ч	8ч
Тип дисплея	светодиодный индикатор	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT	антибликовый, цветной TFT
Объем памяти	-	50 000 измерений	50 000 измерений	50 000 измерений	50 000 измерений
Возможность передачи данных на ПК	-	есть	есть	есть	есть
Программное обеспечение	-	DataSaver A12T	DataSaver A12T	DataSaver A12T
Диапазон рабочих температур	от - 30°С до + 50°С	от - 30°С до + 50°С	от -20°С до +50°С	от -20°С до +50°С	от -30°С до +50°С
Габаритные размеры	125х25х15 мм	161x70x24 мм	161x70x24 мм	161x70x24 мм	190x87x40 мм
Масса	40 г	210 г	210 г	210 г	900 г
Средняя наработка на отказ, не менее	18 000 ч	18 000 ч	18 000 ч	18 000 ч	32 000 ч
Установленный срок службы	5 лет	5 лет	5 лет	5 лет	5 лет
Резюме	Высокое качество при минимальной цене, размерах и количестве функций. Оперативный и достоверный контроль труб малого диаметра (от 20 мм). Максимальная толщина до 30мм.	Использование износоустойчивого совмещенного ПЭП для контроля изделий с высоким затуханием ультразвука в диапазоне толщин от 0.8 до 300мм в том числе через ЛКП Использование РС ПЭП для поиска язвенной коррозии. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей.	Прибор с базовыми функциями и возможностью работы со всей линейкой РС ПЭП. Износостойкий РС ПЭП для контроля гладких и корродированных поверхностей + возможность подключения высокотемпературного ПЭП для контроля объектов нагретых до +250 °С. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Базовые функции толщиномера А1209 + возможность работы в режиме А-скана для контроля толщины через полиэтиленовые и лакокрасочные покрытия. Контроль в труднодоступных местах с помощью подключенных выносных преобразователей	Позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, исключает налипание металлической стружки на протектор преобразователя увеличивая его срок службы. Совместим с ЭМА преобразователями. Не требует применения контактной жидкости. Не требует предварительной обработки повержностей контроля.

Видео Настройка толщиномера А1210

Подпишитесь на наш канал YouTube

Базовый комплект поставки толщиномера а1210

1. A1210 - электронный блок ультразвукового
2. толщиномера со встроенным аккумулятором
3. Преобразователь S3567 2.5A0D10CL
4. Преобразователь D1771 4.0A0D12CL
5. Кабель LEMO-LEMO одинарный 1,2 м
6. Кабель LEMO-LEMO двойной 1,2 м
7. Сетевой адаптер 220 В-USB
8. Кабель USB A-Micro B
9. Компакт диск с документацией и ПО
10. Чехол
11. Сумка
12. Свидетельство о поверке

Дополнительные материалы

• Рекламный проспект
• Рекламный буклет
• Свидетельство об утверждении типа средств измерений в РФ
• Описание типа средства измерения
• Руководство по эксплуатации
• Методика поверки
• Сертификат CE
• Сертификат о признании утверждения типа средств измерений в республике Казахстан
• Сертификат об утверждении типа средств измерений в республике Беларусь
• Отзыв об использовании УЗ толщиномера А 1210 ГУП "ГКНПЦ им М.В. Хруничева"
