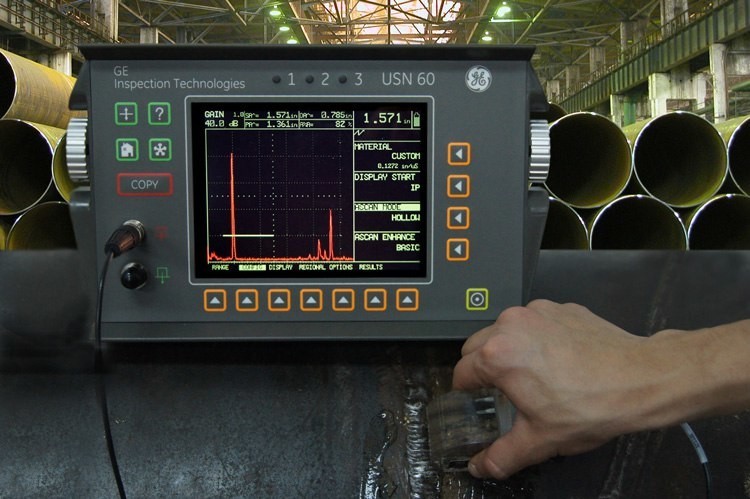

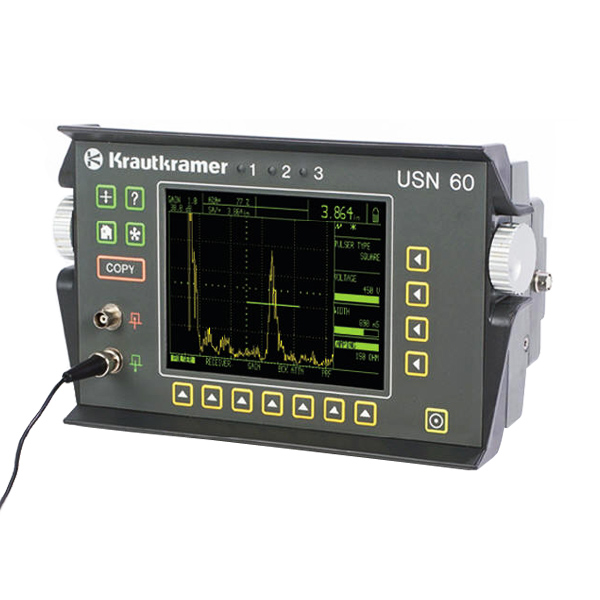

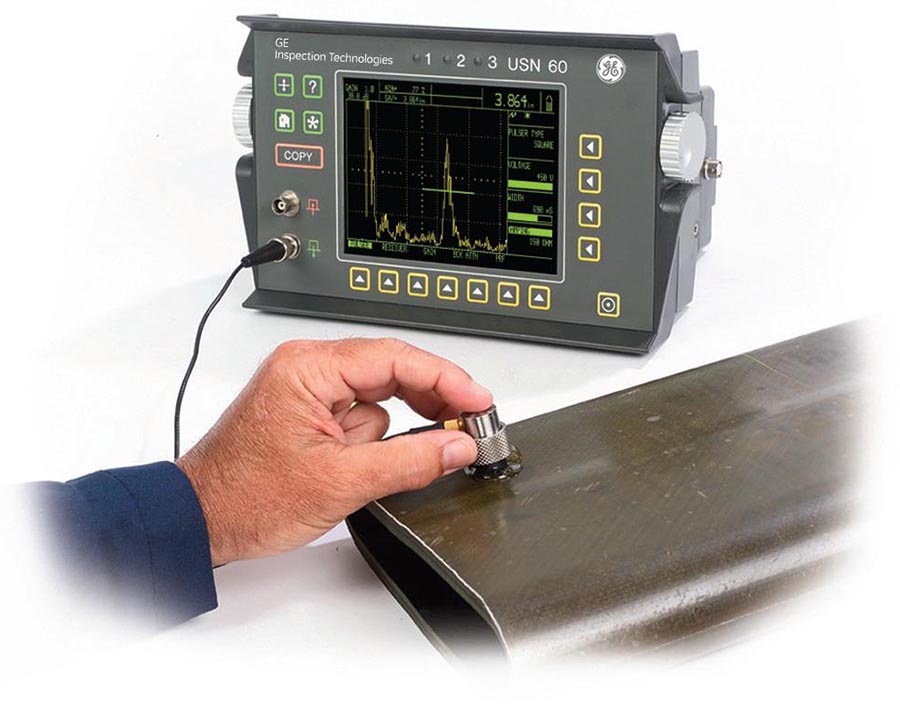

Ультразвуковой дефектоскоп USN 60
Ультразвуковой дефектоскоп USN 60 от компании Krautkramer (подразделение General Electric) предназначен для поиска и измерения характеристик скрытых дефектов, а также измерения толщины изделий из металлов и сплавов, в том числе чугуна и других крупнозернистых. USN 60 работает в частотном диапазоне 0,25 - 25 МГц и оснащен функцией построения кривой АРК и временной регулировкой чувствительности (ВРЧ), с функцией встроенных АРД-диаграмм (по заказу). Прибор работает с преобразователями всех типов кроме раздельно-совмещенных.
Дефектоскоп USN 60 оптимизирован для работы в полевых условиях российского климата. Защита корпуса от пыли и влаги выполнена на уровне IP54. Рабочий диапазон температур от -20°C до +55°C. Яркий ЖК-дисплей имеет четыре цветовые схемы для различных условий освещения. Время работы от аккумулятора 11 часов. Масса прибора с батареей - 3 кг. По заявке возможна демонстрация прибора на предприятии заказчика.
Дефектоскоп USN 60 внесен в Госреестр средств измерения РФ (№ 35723-07). Свидетельство о поверке входит в стандартный комплект поставки. Методика поверки приведена в 28 689МП. Срок гарантии и межповерочный интервал – 1 год. Поверить USN 60 можно в нашей метрологической службе. Помимо свидетельства Госреестра дефектоскопы серии USN 60 внесены в реестр средств неразрушающего контроля ПАО «Газпром». Производство – Германия.
Среди основных технических особенностей USN 60 можно выделить
- Корректировка параметров прохождения ультразвукового сигнала для коррекции при работе на криволинейной поверхности
- Возможность запуска развертки и стробирующих устройств АСД от поверхностного отражения при иммерсионном контроле;
- Возможность регулировки усиления приемного тракта и высоты сигналов, отображаемых в А-развертке;
- Автоматическое распознавание типа преобразователя и автоматическая установка нуля;
- Режимы остроконечной и прямоугольной формы зондирующего импульса для повышения разрешающей способности при контроле в авиации.
- Подавление донного эхо-сигнала для контроля качества акустического контакта, внешняя синхронизация;
- Опция DGS (расстояние — усиление — размер) отображает кривую для определенного эквивалентного размера отражателя в функции расстояния от ультразвукового датчика до отражателя для 25 узкополосных датчиков.
- Функция ERS (эквивалентный размер отражателя) автоматически рассчитывает соответствующий эквивалентный диаметр отражателя для любого эхо-сигнала на измерительном окне.
- Опция BEA (аттенюатор эхо-сигнала, отражаемого от задней стенки образца) Обеспечивает независимое управление усилением в области окна В для контроля эхо-сигнала, отражаемого от задней стенки образца.
- Установка требуемого значения скорости звука в материале путем введения этого значения непосредственно в прибор или по результатам его одноточечной или двухточечной калибровки по образцу известной толщины;
- Автоматический расчет и индикация местоположения дефекта при наклонном прозвучивании;
- Встроенная память на 200 измерительной блоков, включающих результаты измерений А-развертки с комментариями;
- Автоматическая сигнализация наличия дефекта при выходе амплитуды сигнала за установленные допуски;
- Возможность установки мин / макс пределов контролируемой толщины со звуковой индикацией выхода показаний за допуски (при работе в режиме толщиномера);
- Выход VGA для подключения монитора ПК или проектора для многопользовательского просмотра.
Технические и метрологические характеристики ультразвуковых дефектоскопов USN 60 и USN 60L приведены в таблице
| Характеристика | Значение |
| Диапазон USN 60 | от 0,040” до 1 100” (от 1 мм до 28 м) по стали; диапазон выбирается фиксированными интервалами или изменяется непрерывно |
| Диапазон USN 60L | диапазон от 0,040” до 480” (от 1 мм до 12 м) |
| Скорость распространения ультразвука в материале | Непрерывная настройка от 0,0098 до 0,6299 дюйм/мкс (от 250 до 16 000 м/с); 65 выбираемых значений скорости распространения ультразвука в материале |
| Задержка отображения показаний | от -20 до 3 498 мкс в стали (в зависимости от диапазона) |
| Задержка датчика (смещение нуля) | от 0 до 999,9 мкс |
| Демпфирование | 50, 75, 150, 500 Ом |
| Усиление | от 0 до 110 дБ, регулируется с выбранным шагом 0,1, 0,5, 1,0, 2,0, 6,0, задается пользователем, с возможностью блокировки |
| Режимы испытаний | Импульсный отраженный сигнал, сдвоенный, сквозная передача |
| Генератор | Прямоугольные импульсы возбуждения |
| Амплитуда импульсов (в режиме генератора прямоугольных импульсов) | от 50 до 450 В, шаг при регулировке по 10 В |
| Пределы допускаемой абсолютной погрешности измерения толщины, мм | ±(0,1 + 0,02Х), где Х - измеренное значение толщины, мм |
| Пределы допускаемой относительной погрешности измерения координат дефекта при наклонном прозвучивании, % | ± 10 |
| Пределы допускаемой относительной погрешности измерения амплитуды эхо-сигналов, дБ | ±0,5 |
| Ширина импульсов (в режиме генератора прямоугольных импульсов) |
Настраивается от 50 до 1 000 нс с шагом 10 нс |
| Энергия импульса (режим узких пиков) | Низкая, высокая |
| Частота повторения импульсов для USN 60 | Автоматическая малая, автоматическая большая, ручная настройка от 15 до 6 000 Гц (режим узких пиков) и от 15 до 2000 Гц в режиме генератора прямоугольных импульсов, с шагом 5 Гц, внешний сигнал синхронизации (только в режиме узких пиков) |
| Частота повторения импульсов для USN 60L | Ограничена до 2 000 Гц как для режима узких пиков, так и для режима генератора прямоугольных импульсов |
| Ширина полосы пропускания (полоса пропускания усилителя) | от 0,25 до 25 МГц, с 10 выбираемыми настройками, в том числе вся полоса пропускания |
| Окна контроля | Два независимых окна контроля дефектов, управляемые во всем диапазоне развертки |
| Режимы измерения | Обнаружение, мульти-эхо с выбираемым обнаружением по фронту или по пику |
| Детектирование | Положительная полуволна, отрицательная полуволна, полная волна, РЧ |
| Режекция (подавление) | От 0 до 80 %, линейно |
| Единицы измерения | Дюймы, миллиметры или микросекунды, выбираются |
| Рабочая температура | от −20 до 55 °C; хранение от −25 до 70 °C |
| Языки | Английский, немецкий, французский, испанский, итальянский, португальский, норвежский, шведский, финский, датский, голландский, русский, чешский, румынский, словацкий на выбор |
| Разъемы датчиков | BNC или Lemo, выбираются при заказе |
| Клавиатура | Международные символы |
| Батарейное питание | Литий-ионная аккумуляторная батарея; в качестве замены никель- металлгидридные, никель-кадмиевые или щелочные батареи |
| Продолжительность работы при батарейном питании | 11 часов при питании от литий-ионной батареи |
| Габаритные размеры | Ширина 11,1'', высота 6,75’’, глубина 6,25’’ (282 х 171 х 159 мм) |
| Масса | 6,6 фунтов (3,0 кг) с литий-ионной батареей; 3,5 фунта (1,6 кг) без батареи |
| Цветовые области | Простая идентификация области и расстояний однократного отражения на А-сканах или при помощи фоновых цветов сетки при контроле преломленным лучом |
| Расчет параметров сварного шва | Упрощает нормирование показателей качества сварного шва в соответствии с техническими условиями AWS D1.1 (Формула D = A − B − C). |
| Гарантия | 2 года условной гарантии на детали и работоспособность; свободная гарантия в течение 2 лет после возврата изделия в течение 13 месяцев после приобретения для повторной сертификации |
| Защита от пыли (защита от брызг) |
В соответствии с IEC 529 степень защиты IP54 |
| Соответствие стандартам | ЭМС: EN 55011 EN61000-6-2:2001. Ультразвук: EN 12668 ASTM E1324 E317 ANSI/NCSL Z 540-1-1994 MIl STD 45662A MIL STD 2154 |

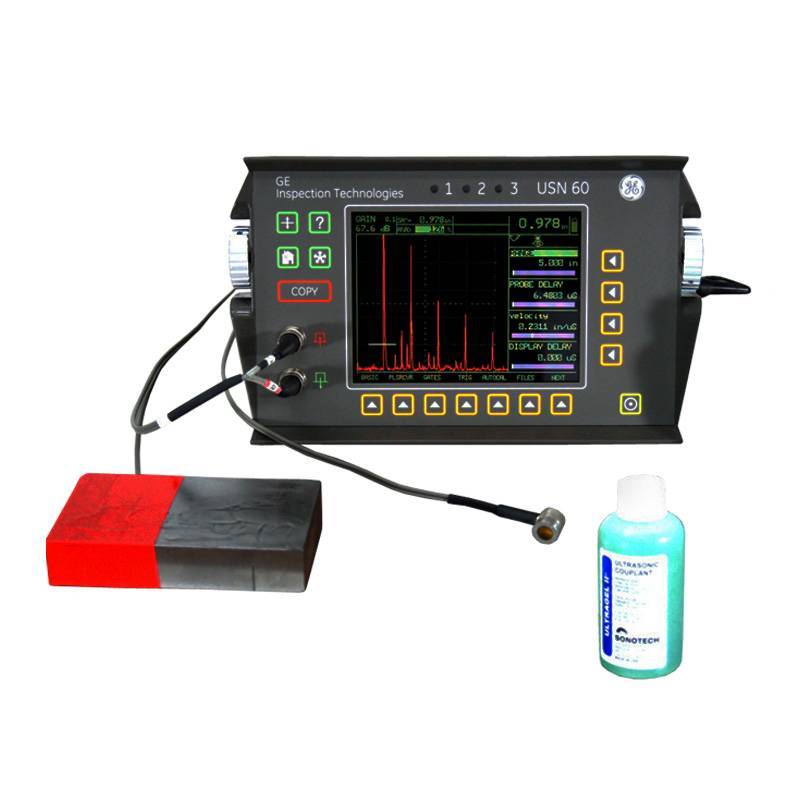

Комплект поставки:
- Дефектоскоп ультразвуковой USN 60 с преобразователями по заявке
- Устройство для зарядки аккумуляторов
- Li-Ion аккумулятор
- Руководство по эксплуатации 28 689РЭ
- Методика поверки 28 689МП
- Укладочный кейс
- Свидетельство о поверке
Дополнительные принадлежности:
- Меры ультразвуковой толщины
- Гели для УЗК
- Меры для настройки дефектоскопов
- Настроечные образцы (СОП)
- Ультразвуковые преобразователи (ПЭП)
- Соединительные кабели
