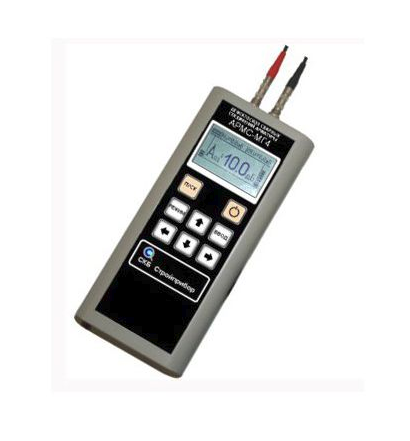

Ультразвуковой дефектоскоп арматурных соединений АРМС-МГ4
Ультразвуковой дефектоскоп АРМС-МГ4 предназначен для контроля качества стыковых сварных соединений стержневой арматуры диаметром от 16 до 40 мм и применяется при монтаже сборных и монолитных железобетонных конструкций теневым и зеркально-теневым методами. Контроль с применением в дефектоскоп АРМС-МГ4 соответствии требованиям ГОСТ 23858 и СТО 02495307-002-2008. Принцип работы дефектоскопа АРМС-МГ4 основан на измерении ослабления ультразвуковых колебаний при наличии дефектов типа пор, трещин, раковин, непроваров, шлаковых включений в сварных соединениях.

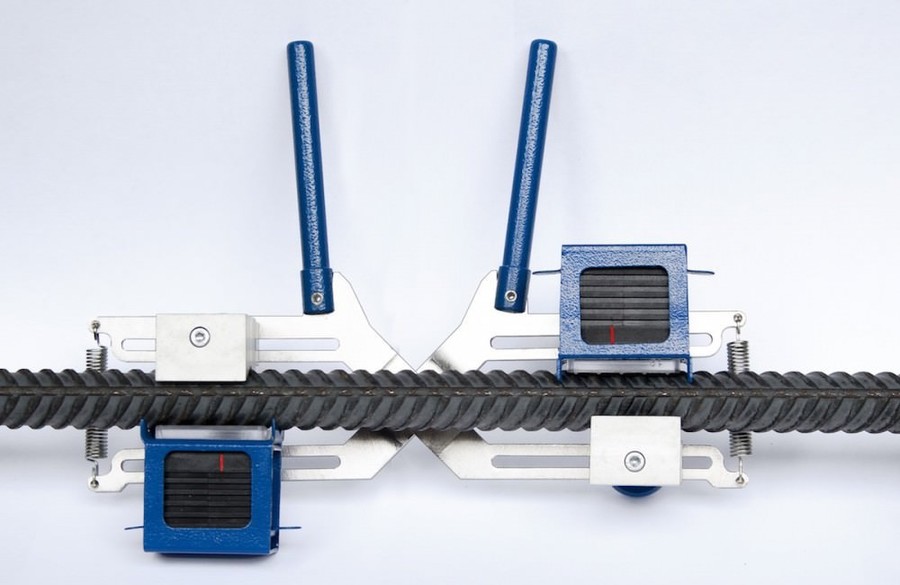

Для проведения контроля сварных соединений используются механическое устройство "Клещи" или приспособление "Струбцина" для особо надежной фиксации. УЗК зеркально-теневым методом с применением приспособления "Скоба" по СТО 02495307 применяется для СС, выполненных на стальных скобах-накладках, где доступ с помощью приспособлений типа "Клещи" или "Струбцина" затруднен. Для обеспечения акустического контакта между поверхностью преобразователя и поверхностью изделия используется специальная контактная смазка.
Дефектоскоп АРМС-МГ4 также может быть использован для контроля качества сварных стыковых соединений труб большого диаметра и листового проката зеркально теневым методом при установке ультразвуковых преобразователей на объект контроля без протектора. Прибор внесен в Госреестр средств измерений РФ (№50931-12), Беларуси и Казахстана. Поставляется со свидетельством о поверке. Поверка регламентирована методикой КБСП. 427611.046 РЭ. Производство – Россия. Срок гарантии – 18 месяцев. Сервисные центры находятся в Москве и Челябинске.
Технические характеристики ультразвукового дефектоскопа сварных соединений арматуры АРМС-МГ4 приведены в следующей таблице.
| Наименование характеристики | Значение характеристики |
| Динамический диапазон приемного тракта дефектоскопа, дБ | от 0 до 50 |
| Границы линейности динамического диапазона Аmin, дБ Аmax, дБ | 15 45 |
| Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ | ± 1 |
| Диапазон установки коэффициента усиления, дБ | от 5 до 75 |
| Шаг диапазона установки коэффициента усиления, дБ | 1; 5; 10 |
| Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ | ± 1 |
| Частота зондирующего импульса, МГц | 2,5 ± 0,13 |
| Амплитуда зондирующего импульса при нагрузке 50 Ом, В, не менее | 40 |
| Цена единицы наименьшего разряда, дБ | 0,1 |
| Максимальная чувствительность приемника дефектоскопа, мкВ, не более | 110 |
| Номинальная частота максимума преобразования ПЭП, МГц | 2,5 |
| Отклонение частоты максимума преобразования от номинального значения, МГц, не более | ± 0,2 |
| Номинальное значение угла ввода ПЭП, градус | 65 |
| Отклонение угла ввода от номинального значения, градус | ± 0,2 |
|
Габаритные размеры, мм, не более: - электронного блока, мм - механического устройства с датчиками, мм |
175х78х25 300х100х80 |
| Электропитание от встроенного аккумулятора, напряжение, В | 3,7 |
| Потребляемая мощность в режиме измерения, Вт, не более | 0,5 |
| Масса дефектоскопа, кг, не более | 2,0 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет | 10 |
Комплект поставки: дефектоскоп АРМС-МГ4, пьезоэлектрические преобразователи (ПЭП) – 2 шт, механическое устройство для крепления ПЭП «Клещи», зарядное устройство, коаксиальные кабели, протекторы R=12мм (2 шт); R=18мм (2шт); R=22мм (2шт), приспособление для контроля сварных швов листового проката, контрольный образец, кабель связи с ПК, CD с программным обеспечением, упаковочная тара, инструкция по эксплуатации с паспортом. По спецзаказу возможна поставка: механического устройства «Скоба», механического устройства «Струбцина».
Дополнительные материалы:
- Руководство по эксплуатации (инструкция) АРМС-МГ4

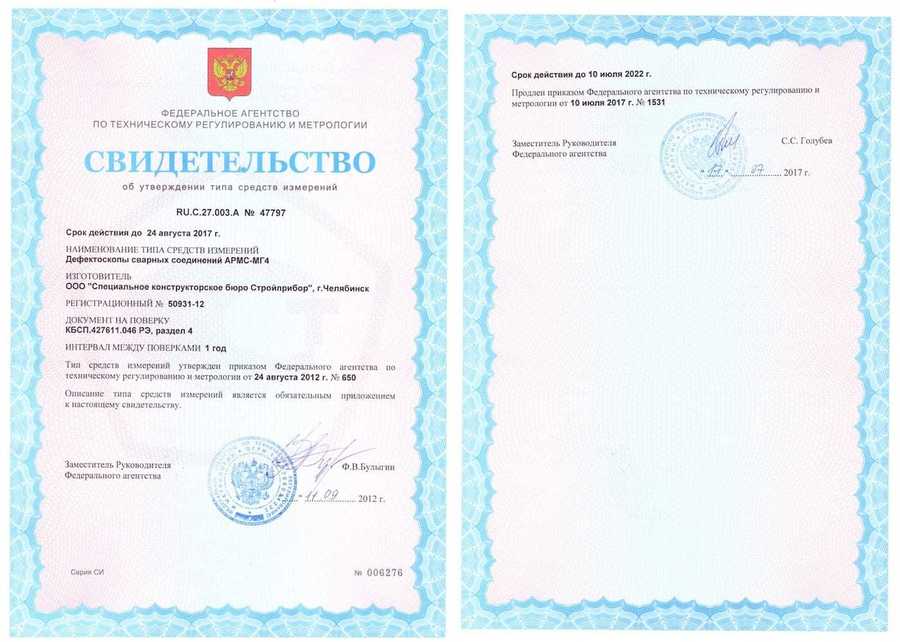

- Свидетельство Госреестра об утверждении типа средств измерений в РФ;

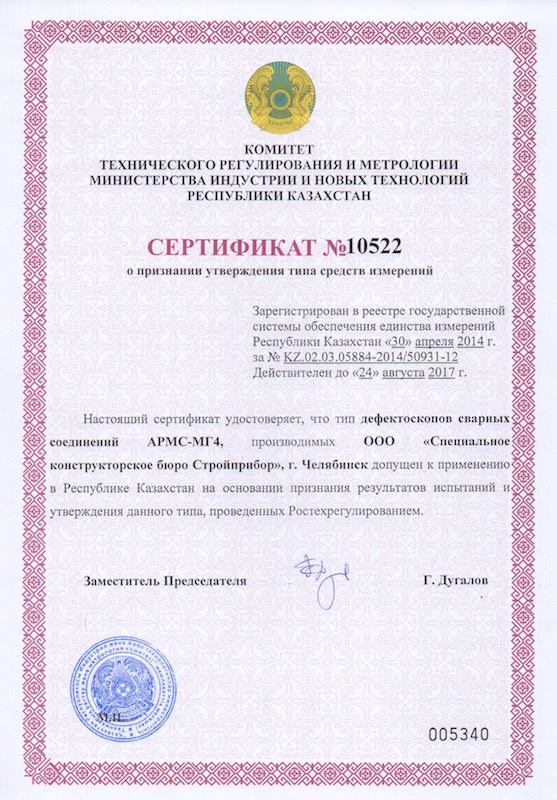

- Сертификат о признании средств измерений. Республика Казахстан.

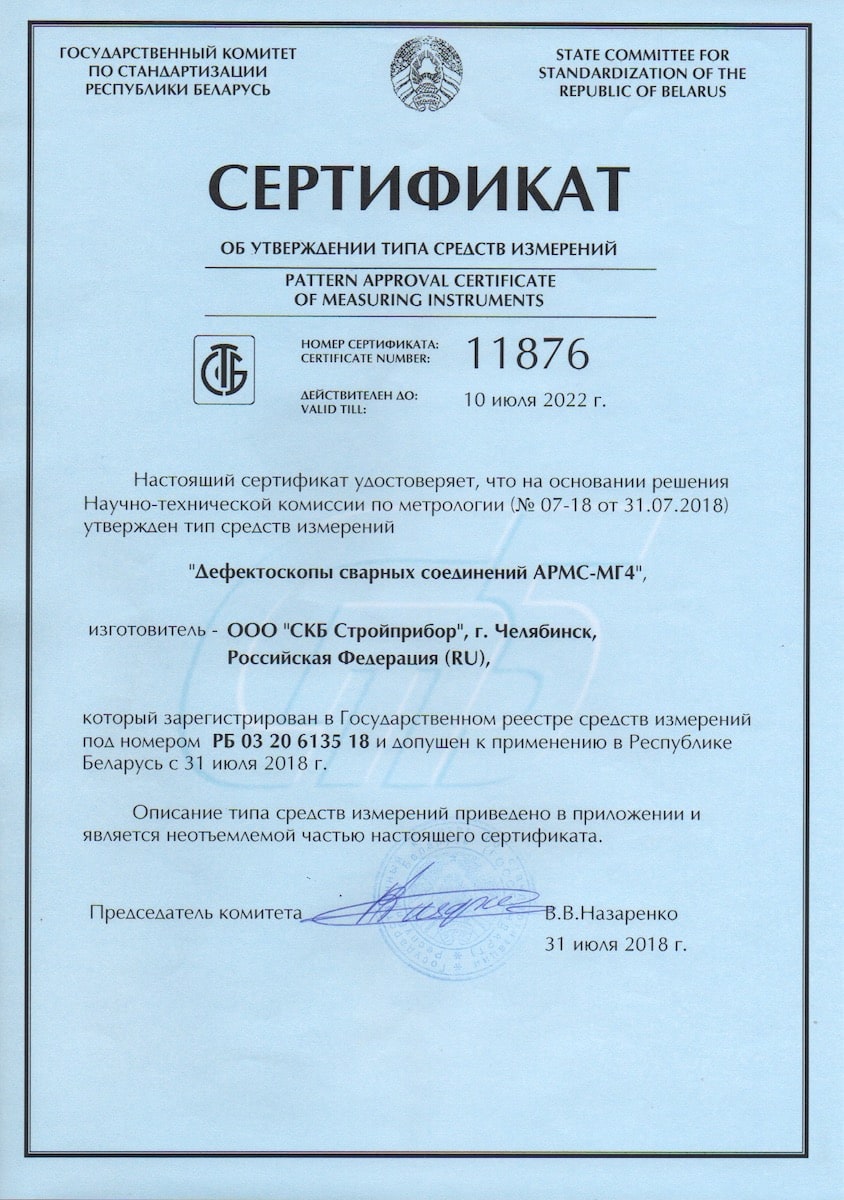

- Сертификат об утверждении типа средств измерений. Беларусь;
- Статьи по ультразвуковому контролю
Купить ультразвуковой дефектоскоп сварных соединений арматуры АРМС-МГ4 можно по официальной цене производителя. Цена дефектоскопа - по запросу. Смотрите так же разделы: Услуги по ультразвуковому неразрушающему контролю, Аттестация специалистов по ультразвуковому методу, Аттестация лабораторий по УЗК.
